跳汰机

锯齿波跳汰机是重选的一个主要设备。
跳汰机应用于精矿、锡矿、钨矿、钛矿、赤铁矿、煤矿和其他矿物的粗选和精选。

【产品型号】: ZJT-0.15ZJT-0.57ZJT-1ZJT2-2ZJT3-1ZJT5-2
【适用物料】:广泛应用于精矿、锡矿、钨矿、钛矿、赤铁矿、煤矿和其他矿物的粗选和精选

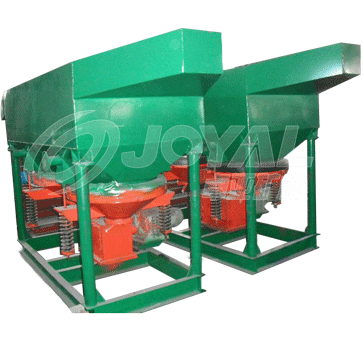

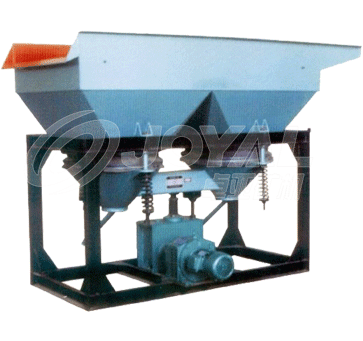

锯齿波跳汰机
1 2
产品优势
  • 锯齿波跳汰机
  • 波跳汰机
  • 锯齿波跳汰机

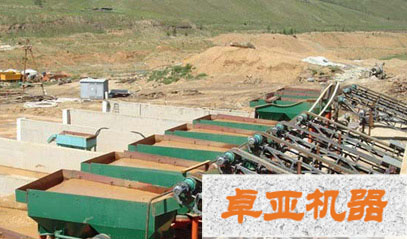

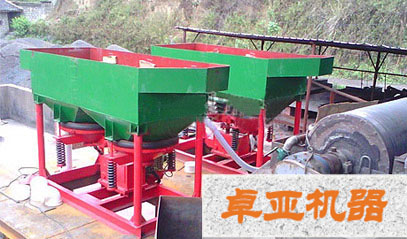

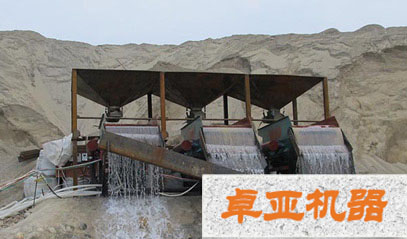

工程方案

锯齿波跳汰机是重选的一个主要设备。可根据客户要求,为客户提供合理、经济的设备配置方案。

相关设备

技术参数

型号  ZJT-0.15 ZJT-0.57 ZJT-1 ZJT2-2 ZJT3-1 ZJT4-2 ZJT5-2
跳汰房间 形状 梯形/长方形 梯形 梯形 矩形 梯形 矩形 梯形
长×宽 (mm) 200~400 ×500 450~750 ×950 450~900 ×1500 1070×1070 960~2000×1950 1510×1510 1200~2000 ×3150
Number
ofcolumns
Single Single Single Single Single Single Single
Total
number
ofrooms
1 1 1 2 1 2 2
Single-
chambe-
rarea
(m2)
0.15 0.57 1 1.14 3.3 2.43 2.12 (First-chamber) 2.77 (Second-chamber)
Totalarea
(m2)
0.15 0.57 1 2.28 3.3 4.86 5
Strokecoefficient 0.67 (Trapezoid) 1.00 (Rectangle) 0.57 0.64 0.45 1 0.68 (First-chamber) 0.55 (Second-chamber) 0.58 (First-chamber) 0.45 (Second-chamber)
Maximumfeedingsize
(mm)
5 6 5 <10 <35 <20 <8 <35 <8
Capacity (t/h) 0.2~0.3 2~6 2~3 7.5~15 10~15 12~16 10~20
WaterConsumption
(m3/h)
0.2~0.5 1~2 2~3 2~4 3~6 4~8 5~10
Dia-
phragm
Strokeco-
efficient
(mm)
4.2~30 90~180 12,17,21 12,17,25 12,17,21 10~47Adjustable 6.5~26 15,20,25
Stroke-
times
(min-1)
60~156 Adjustable 60~156 60~156 80~100 80~150 80~110
Motor Model ZYCT112-4B ZYCT132-4B ZYCT160-4A ZYCT32-4 ZYCT-4B ZYCT160-4B ZYCT200-4A
Power
(kw)
0.75 1.5 2.2 2.2 (One set per room) 3 (One set per two-rooms) 5.5 5.5 (One set per room) 7.5 (One set pert wo-rooms) 5.5 (One set per room ) 7.5 (One set per two-rooms)
Dimensions(mm) 734×960× 1232 1530×780× 1550 2060×1112× 1890 2870×1520× 1880 2662×2000× 3030 4240×1990× 2750 3940×2006× 2580
Total(kg) 284 612 989 1637 3260 3530 3854

以上产量按破碎中等硬度的石灰石测定
