ZYC复合圆锥破碎机

用途和使用范围

ZYC系列复合圆锥破碎机，可广泛应用于金属与非金属矿、水泥厂、建筑、砂石冶金等行业。适用于铁矿石、有色金属矿石、花岗岩、石灰石、石英岩、沙岩、鹅卵石等。破碎腔型：C ——粗碎腔型；M ——中腔腔型；F ——细碎腔型；EF——超细碎腔型。

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

• ZYC复合圆锥破碎机工作原理

工作时，由电动机通过三角带、主机带轮、传动轴、小锥齿轮、大锥齿轮带动外铜旋转，破碎圆锥轴心线在外铜的迫动下做旋转摆动，使得破碎壁表面时而靠近又时而离开轧臼壁的表面，从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后，物料破碎至要求粒度，经下部排出。

• ZYC复合圆锥破碎机性能特点

• 结构新颖、独特、简单合理、运转平衡、运行成本低。
• 圆锥破碎机本体均为铸钢结构，在重载部位高应力点设置有加强筋。
• 圆锥破碎机驱动轴两端装有圆锥滚子轴承，动力驱动由重载锥齿轮完成，轴承座采用骨架式密封圈防止润滑油泄漏。
• 圆锥破碎机均有内、外铜质套（即内、外铜），一个钢质的球面座和一个球面铜。防尘圈由放置在球面座内的弹簧浮起，在机器运转过程中起调节作用。
• 圆锥破碎机包含液压调整机构，这样可以快速调整圆锥破碎机排料口大小。
• 圆锥破碎机提供“弹簧式”过铁释放保护，这样可以保证破碎系统正常运行。

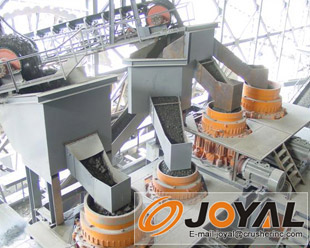

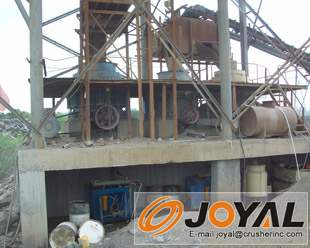

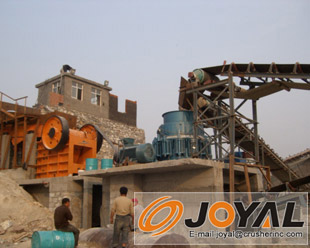

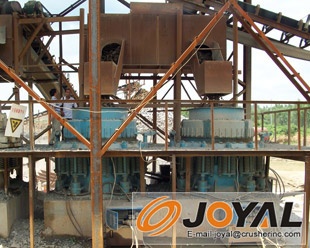

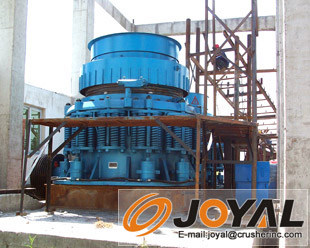

• 施工案例

• ZYC复合圆锥破碎机技术参数
规格 腔型 给料尺寸 排料口尺寸(mm) 电机功率 开路破碎，对应排矿口的生产能力(t/h) 重量(kg)
闭边排料口(mm)
（mm） 6 10 13 16 19 22 25 38 51 64
ZYC600 C 95 10 37-45 　 20 25 30 35 45 50 76 　 　 5300
M 72 6 37-45 18 20 25 30 35 40 45 60 　 　 5300
ZYC1000 C 160 13 90-110 　 　 80 100 135 150 175 235 　 　 10800
M 115 10 90-110 　 65 75 90 120 135 150 　 　 　 10800
F 80 8 90-110 52 62 72 78 115 　 　 　 　 　 10510
EF 50 6 90-110 50 55 65 70 102 　 　 　 　 　 10510
ZYC1160 C 180 13 110-132 　 　 115 135 150 180 200 260 　 　 15500
M 130 10 110-132 　 100 110 120 135 165 175 　 　 　 15500
F 90 10 110-132 　 80 105 110 140 　 　 　 　 　 15500
EF 60 6 110-132 60 74 105 110 130 　 　 　 　 　 15500
ZYC1300 C 200 16 132-160 　 　 　 150 180 200 230 310 390 　 22300
M 150 13 132-160 　 　 115 140 160 190 210 　 　 　 22300
F 102 10 132-160 　 90 115 145 160 　 　 　 　 　 22300
EF 70 8 132-160 　 88 110 135 155 　 　 　 　 　 22300
ZYC1380 C 215 19 185-220 　 　 　 　 200 220 260 350 440 　 26300
M 160 16 185-220 　 　 　 155 180 200 220 　 　 　 26300
F 115 13 185-220 　 　 150 190 210 230 　 　 　 　 26300
EF 76 8 185-220 　 122 148 185 200 　 　 　 　 　 26300
ZYC1500 C 235 22 185-220 　 　 　 　 　 265 310 420 525 580 37750
M 175 19 185-220 　 　 　 　 215 240 265 320 　 　 37750
F 130 13 185-220 　 　 180 210 235 255 275 　 　 　 37750
EF 90 10 185-220 　 148 178 200 220 　 　 　 　 　 37750
ZYC1680 C 267 22 250-300 　 　 　 　 　 330 390 525 655 725 44300
M 203 16 250-300 　 　 　 230 270 300 330 　 　 　 44300
F 140 13 250-300 　 185 225 265 340 　 　 　 　 　 44300
EF 95 10 250-300 　 180 220 260 335 　 　 　 　 　 44300
注：卓亚矿机保留更改产品设计与规格的权利，届时恕不另行通知。
