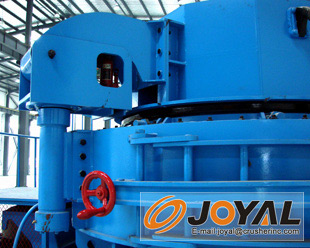

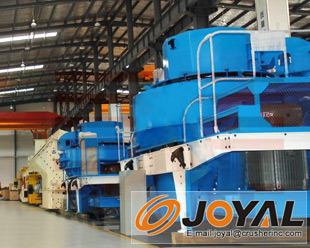

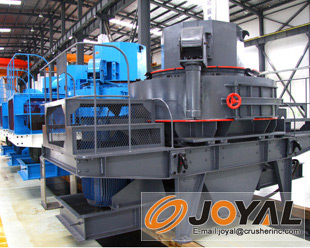

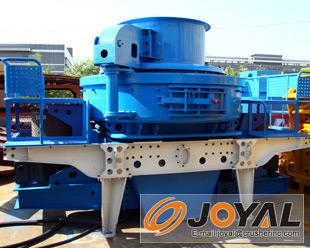

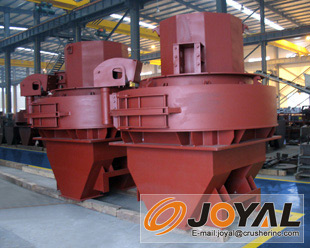

VSI制砂机

用途和使用范围

VSI制砂机是引进德国技术最新研制生产的具有世界先进水平的高性能制砂设备。
该机专为高速公路、高速铁路、高层建筑、市政工程、水电大坝建设、混凝土搅拌站生产优质砂石骨料，是人工制砂和石料整形领域的推荐设备。

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

• VSI制砂机工作原理

物料由机器上部垂直落入高速旋转的叶轮内，在高速离心力的作用下，与另一部分以伞状形式分流在叶轮四周的物料产生高速撞击而破碎，物料在相互撞击后，又会在叶轮和机壳之间形成涡流并多次的互相撞击、摩擦而粉碎，从下部垂直排出，通过筛分设备筛分出所要求的成品粒度。

• VSI制砂机性能特点

• 双油泵互补供油，无油自动停机，水冷降温，冬季电机加热启动。
• 液压开盖装置，使破碎腔内部件检修拆换方便快捷，省时省力。
• 轴承采用国际知名品牌SKF或TIMKEN，确保运行平稳，故障率低。
• 设置过振动报警装置，如果设备发生不良运转，可发出警告，使设备停止工作，达到保护机器的目的。
• 独有的进料破碎结构，可很方便地实现“石打石”和“石打铁”的转换，既可破碎又可整形。
• 独特的防尘密封系统，完全避免外部粉尘进入润滑部位。
• 最佳的破碎腔物料撞击角度设计，使物料与易损件的摩擦少，延长了易损件的使用寿命，使用成本大大降低。

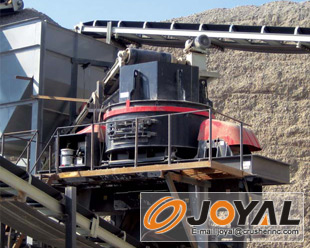

• 施工案例

• VSI制砂机技术参数
型号 VSI-7611 VSI-8518 VSI-9526 VSI-1140
处理能力 （t/h） 瀑落与中心进料 120-180 200-260 300-380 450-520
全中心进料 60-90 100-130 150-190 225-260
进料尺寸（mm） 软料 35 40 45 50
硬料 30 35 40 45
转速（rpm） 1700-1890 1520-1690 1360-1510 1180-1310
双电动机功率（kw） 110 180 264 400
最大外形尺寸 长×宽×高（mm） 3700×2150×2100 4140×2280×2425 4560×2447×2778 5000×2700×3300
重量（t） 7.8 10.3 16 25.6
振动传感器 监测范围：0.1-20mm/s连续可调
液压 润滑站 双油泵电动机功率 2×0.31KW
外形尺寸 长×宽×高（mm） 820×520×1270
油箱加热器功率 2KW
注：卓亚矿机保留更改产品设计与规格的权利，届时恕不另行通知。
