首页 >> 产品中心 >> 碎石机械设备 >> ZYS高效圆锥破碎机

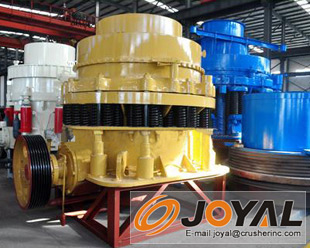

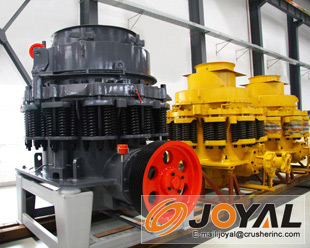

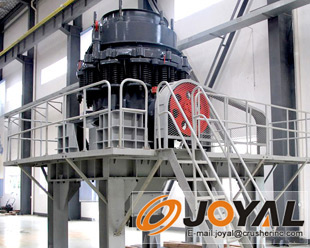

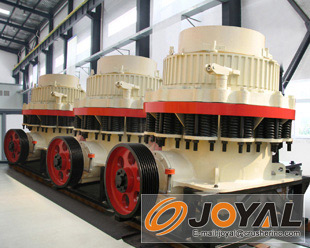

ZYS高效圆锥破碎机

用途和使用范围

ZYS高效圆锥破碎机是在PY系列弹簧圆锥破碎机基础上经过优化改进的高效机型。它广泛应用于矿山、建材、冶金等行业,可对各种金属矿石、玄武岩、花岗岩、石灰石、鹅卵石、砂岩等中等和中等以上硬度的物料进行中、细碎作业。

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

• ZYS高效圆锥破碎机工作原理

圆锥破碎机工作时,电动机通过弹性联轴器、传动轴和一对锥齿轮带动偏心轴套转动,破碎圆锥轴心线在偏心轴套的迫动下做旋摆运动,使破碎壁和轧臼壁时而靠近,时而远离,矿石在破碎腔内不断地受到挤压、撞击和弯曲而被破碎。

• ZYS高效圆锥破碎机性能特点

• 用户可根据生产需要,选择破碎效率高、产品粒度均匀、粒型合适的破碎腔型。
•  独特的防尘密封结构,延长了润滑油的更换周期和零件的使用寿命。
• 关键零部件采用特殊材料制作,支持大破碎力。
• 破碎臂长,冲程大,破碎力大,产量高。
• 采用液压清腔系统,操作方便,减少停机时间。
• 性能稳定,运行成本低,易损件使用寿命长。

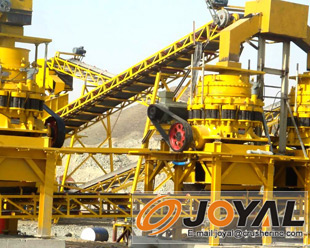

• 施工案例

• ZYS高效圆锥破碎机技术参数
型 号 腔 型 给料尺寸(mm) 排料口调整范围(mm) 处理能力 (th) 电机功率 (kw) 机器重量 (t) 外形尺寸 (mm)
ZYS36B 细型 85 9~22 45~91 75 14.5 2656×1746×2410
粗型 150 13-38 59~163
特粗型 152 25-38 118~163
ZYS36D 细型 35 3~13 27~90 15
中型 65 5~16 36~100
粗型 85 6~19 59~129
ZYS51B 细型 115 13~31 109~181 160 26.5 2958×2354×3156
中型 178 16~38 132~253
粗型 205 19~51 172~349
特粗型 220 25~51 236~358
ZYS51D 细型 54 3~16 36~163 27
中型 76 6~16 82~163
粗型 89 8~25 109~227
特粗型 113 16~25 209~236
ZYS66B 细型 178 16~38 181~327 220 51 3941×2954×3771
中型 205 22~51 258~417
粗型 228 25~64 299~635
特粗型 313 38~64 431~645
ZYS66D 细型 60 5~13 90~209 52
中型 76 6~19 136~281
粗型 113 10~25 190~336
特粗型 125 13~25 253~336
ZYS84B 细型 236 19~38 381~726 315 90 4613×3251×4732
中型 284 25~51 608~998
粗型 314 31~64 789~1270
特粗型 391 38~64 880~1361
ZYS84D 细型 89 5~16 190~408 92
中型 113 10~19 354~508
粗型 151 13~25 454~599
特粗型 172 16~25 508~653
:卓亚矿机保留更改产品设计与规格的权利,届时恕不另行通知。
