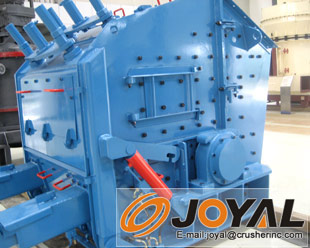

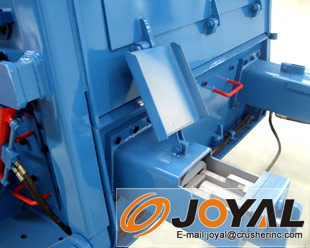

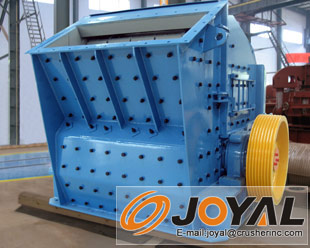

PFW液压反击式破碎机

用途和使用范围

该欧版系列反击式破碎机主要用于冶金、矿山、水泥、化工、耐火材料及陶瓷等工业部门，在高速公路建设、水利工程、建筑碎石、机制砂加工等领域广泛应用，非常适合破碎各种软、中硬矿石。进行粗碎、中碎、细碎作业。

PFW液压反击式破碎机是卓亚矿机吸收当前国际上反击破的最新技术，赋予其具有国际先进水平的品质的最新一代产品。转子是破碎机的“心脏”，也是反击式破碎机验收最为严格的零件，在工作中起着至关重要的作用。因此公司研制并生产了结构坚固的重型转子以获得更高的转动惯量。高耐磨材料以及最佳的破碎腔，使得破碎机的性能卓绝。
PFW液压反击式破碎机改进了调整装置，操作更便捷。
PFW液压反击式破碎机的三腔破碎，在细碎，超细碎作业中表现非凡。
PFW液压反击式破碎机的两腔破碎，在粗中碎作业时，可以简化工艺流程。

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

• PFW液压反击式破碎机工作原理

本机器是一种利用冲击能来破碎物料的破碎机械。当物料进入板锤作用区时，受到板锤的高速冲击而破碎，并被抛向安装在转子上方的反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎。此过程重复进行，直到物料被破碎至所需粒度，由机器下部排出为止。调整反击架与转子架之间的间隙可达到改变物料粒度和物料形状的目的。本机在反击板后采用弹簧保险装置，当非破碎物进入破碎腔后，前后反击架后退，非破碎物从机内排出。

• PFW液压反击式破碎机性能特点

• 采用先进的制造工艺，选用高端的制作材料。
• 重型化的转子设计，以及严格的检测手段，保证高质量的转子。
• 轴承座采用整体式铸钢结构。
• 独特的板锤固定装置，使得板锤的可靠性更高。
• 改进的调整装置，减少了停机和检修的时间。
• 自带的开顶装置，可迅速地完成锤头等易损件的更换。
• 选用轴承规格更大、承载能力更高。
• 对转子进行分析确保稳定可靠。

• PFW液压反击式破碎机施工案例

• 初破反击式破碎机技术参数
P型号 规格 进料口尺寸(mm) 进料尺寸(mm) 产量(t/h) 功率(kW) 重量(t)
PFW 1210II Ф1150X960 1100X1030 400 90-160 90-110 17.0
PFW 1214II Ф1150X1400 1100X1430 500 130-200 132-160 22.0
PFW 1315II Ф1300X1500 1200X1530 600 180-320 160-200 29.0
PFW 1318II Ф1300X1800 1200X1830 700 240-400 200-250 34.0
• 液压反击式破碎机技术参数
s型号 规格 进料口尺寸(mm) 进料尺寸(mm) 产量(t/h) 功率(kW) 重量(t)
PFW 1210Ⅲ Ф1150X960 570X990 250 70-120 90-110 15.0
PFW 1214Ⅲ Ф1150X1400 570X1430 250 90-170 132-160 19.0
PFW 1315Ⅲ Ф1300X1500 625X1530 300 180-270 160-200 25.0
PFW 1318Ⅲ Ф1300X1800 625X1830 300 220-300 200-250 30.0
注：卓亚矿机保留更改产品设计与规格的权利，届时恕不另行通知。
